目的

Arduinoボードの開発環境を構築します。ボードに実装されたLEDを使い、動作確認を行います。

Arduino IDEのダウンロード

まずは、プログラムをArduinoボードに書き込むためのソフトウェアをダウンロードします。以下のリンクより、インストーラをダウンロードしてください。バージョン1.8.8では108MBくらいの容量です。

プログラムを書く

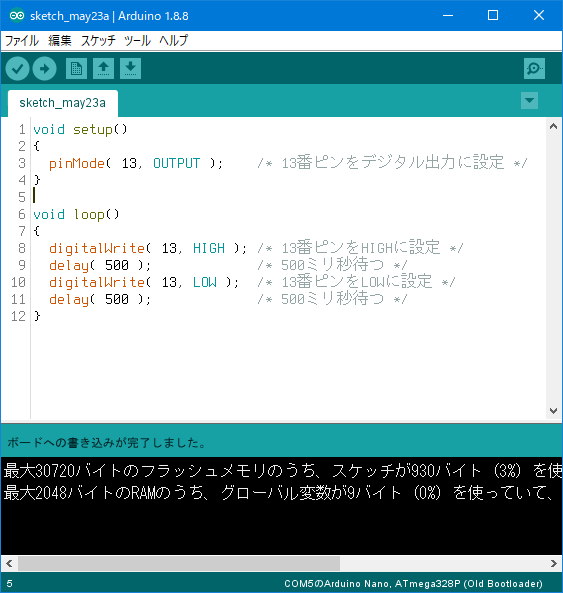

Arduino IDEを起動し、以下のプログラムを書きます。

void setup()
{
  pinMode( 13, OUTPUT );    /* 13番ピンをデジタル出力に設定 */
}

void loop()
{
  digitalWrite( 13, HIGH ); /* 13番ピンをHIGHに設定 */
  delay( 500 );             /* 500ミリ秒待つ */
  digitalWrite( 13, LOW );  /* 13番ピンをLOWに設定 */
  delay( 500 );             /* 500ミリ秒待つ */
}

ボードへの書き込み

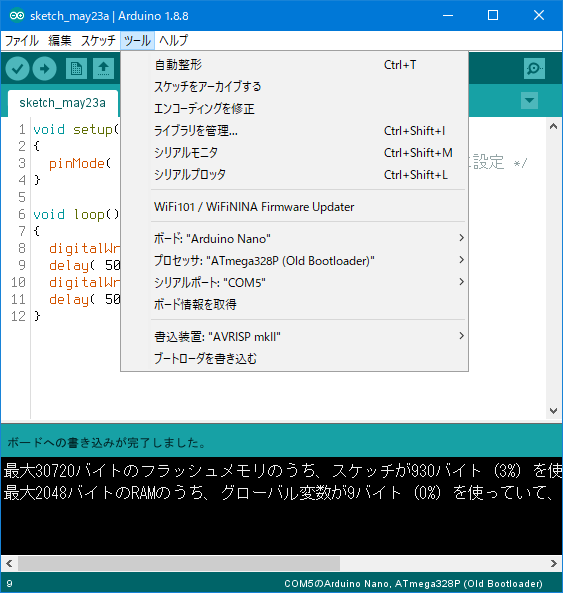

Arduino IDEのメニュー「ツール」から、以下を設定します。

ボード: "Arduino Nano"
プロセッサ: "ATmega328P (Old Bootloader)"
シリアルポート: "COM*"

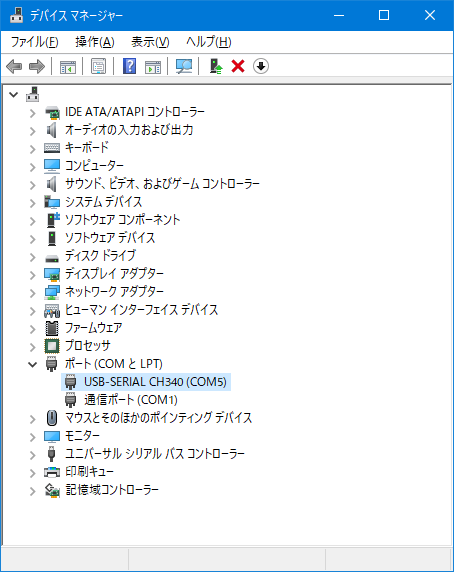

シリアルポートは、デバイスマネージャで「USB-SERIAL CH340 (COM*)」となっている個所を確認します。

コントロールパネル > システムとセキュリティ > システム > デバイスマネージャー

USBドライバ導入 (※互換ボードのみ)

互換ボードについてのみ、以下のリンクより「Elegoo Nano board CH340 USB Driver」を選んでダウンロードしてください。5.8MBくらいの容量です。

Download - Elegoo

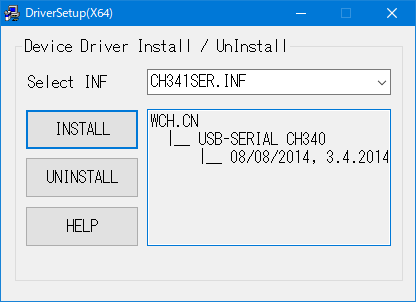

ダウンロードした「Elegoo CH340 Driver 2019.03.06.zip」を解凍し、中身の「CH341SER_WINDOWS.EXE」を実行します。ダイアログが表示されるので、「INSTALL」をクリックします。「Driver install success!」と表示されたら完了です。

書き込みは、Arduino IDE左上の「→」ボタンをクリックします。問題なければ、「ボードへの書き込みが完了しました。」と表示されます。

動作確認

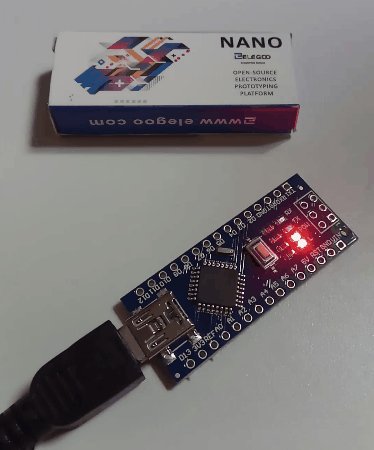

ボード上のLEDが、上記のプログラム通り1秒間隔で点滅していることを確認できます。

最終更新日: 2019/06/12
